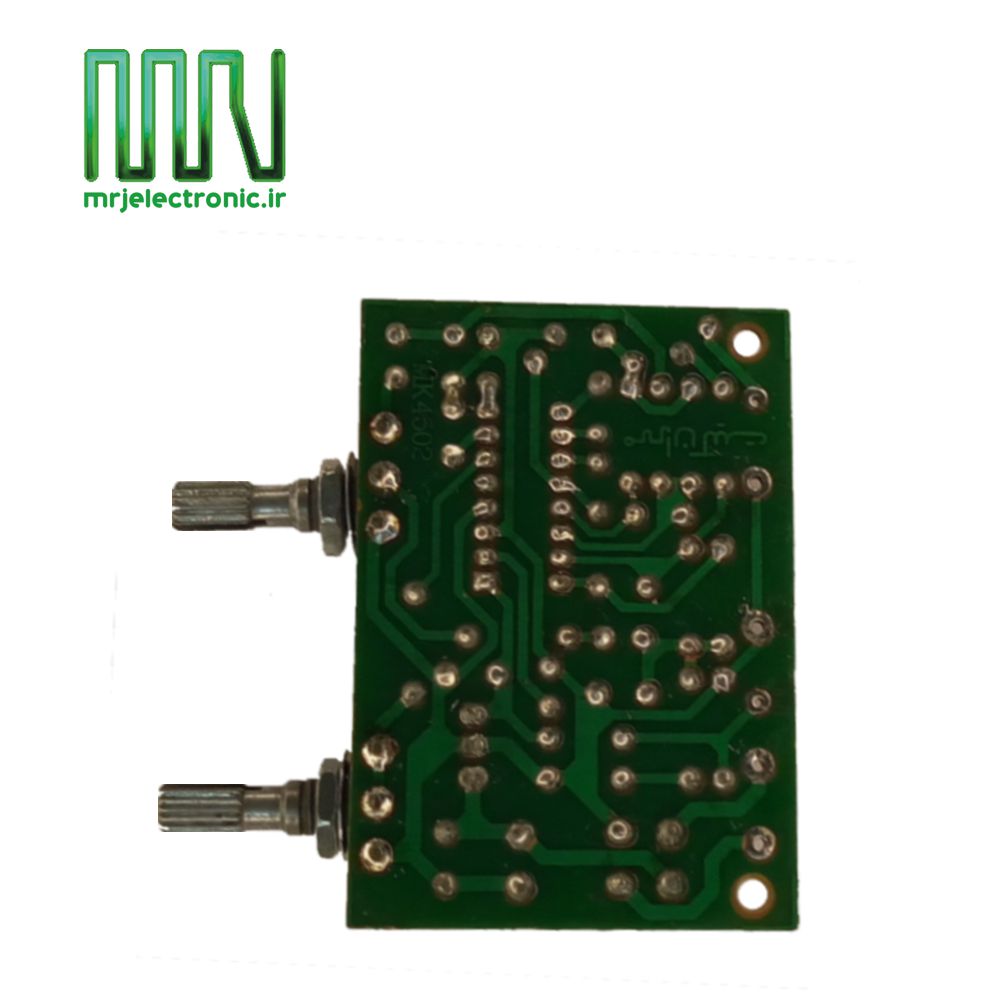

ماژول اکوی دیجیتال 110007

راهنمای نصب و استفاده از برد MK110007 اکوی الکترونیکی دیجیتال

مجهز به کنترل های: تنظیم زمان اکو 300 – 30 زمان تأخیر DELAY TIME

تنظیم میزان و حجم اکو برای مصارف مختلف: سطح پژواک ECHO LEVEL

به کمک این دستگاه میتوانید آمپلی فایر خود را به سادگی به اکوی الکترونیکی پیشرفته مجهز کنید این دستگاه کوچک را میتوان به راحتی داخل هر گونه آمپلی فایر صوتی نصب کرد و یا به صورت جداگانه و مستقل مورد استفاده قرار داد.

جزئیات استفاده از این دستگاه نحوه سیم کشی و نصب طریقه به کارگیری و تنظیم در این جزوه راهنما تشریح شده است.

اکوی الکترونیکی دیجیتال

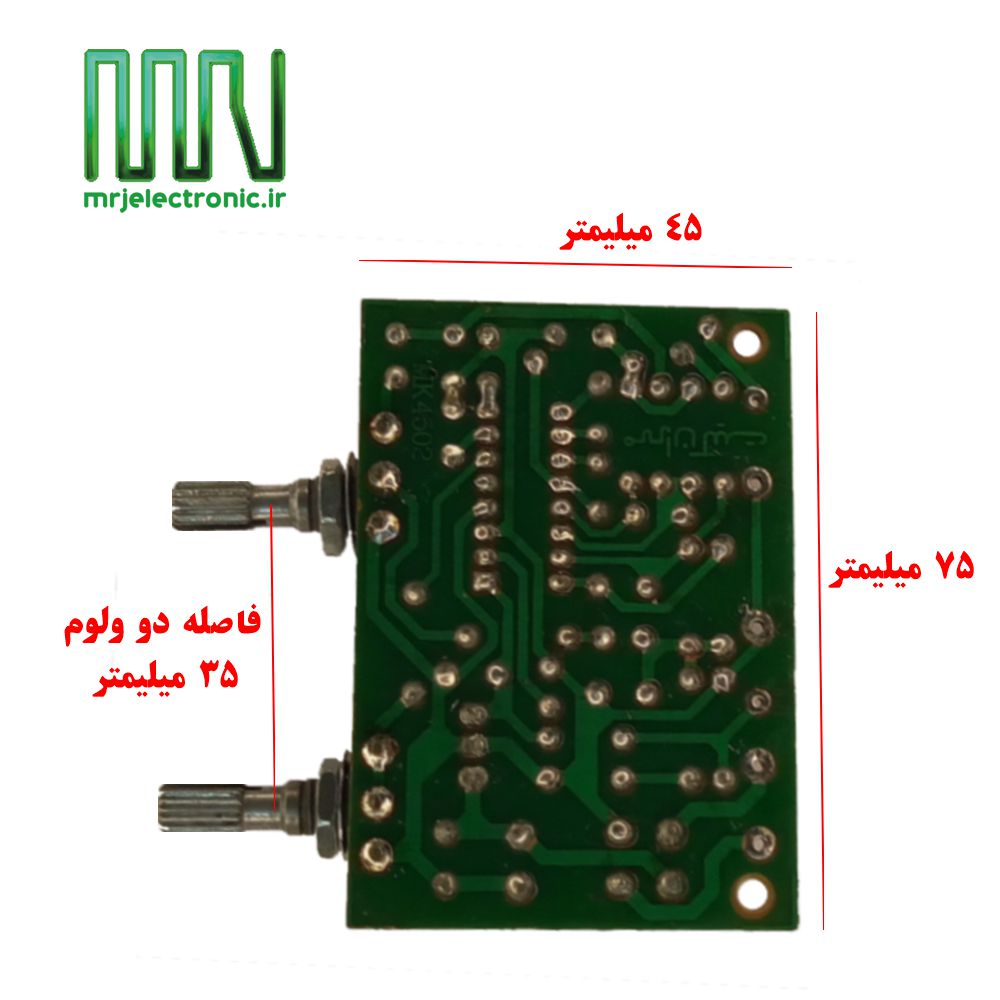

معرفی و مشخصات دستگاه MK110007

در این دستگاه یکی از جدیدترین ای سی های مولد اکو به نام PT2399 که ساخت کارخانه .PTC Princeton Technology Crop می باشد استفاده شده است.

در این آی سی از آخرین تجربه ها استفاده شده و تمام مدارهای مورد نیاز جانبی که برای اکوهای دیجیتال لازم می باشد درون این آی سی با حجم کم جاسازی شده است دارای مدارهای DAC ADC ، مدار حافظه ” 44K ” و همچنین مدار VCO ” که مولد فرکانس ” Clock جهت ایجاد تاخیر است می باشد.

دیستور سیون این آی سی کمتر از نیم درصد 0.5 THD) و تولید صداهای اضافی آن بسیار کم و ناچیز (NOISE -90DBV می باشد. این مشخصات موجب بهتر شدن کیفیت صدای این ای سی نسبت به آی سی های دیگر گردیده است.

برای کنترل تعداد تکرار و تنظیم زمان اکو Delay Time یک ولوم مخصوص روی برد اکو نصب گردیده که می توانید با کمک آن شکل و حالت اکو را برای استفاده در مجالس مختلف تغییر دهید.

زمان تاخیر این اکوبین ۳۰ تا ۳۰۰ میلی ثانیه می باشد.

برای اینکه بتوانید میزان و حجم اکوی مورد نیاز را برای محیطهای باز یا بسته کوچک یا بزرگ تنظیم کنید ولوم دیگری به نام Echo Level روی فیبر مدار چاپی دستگاه کار گذاشته شده است.

ای سی این دستگاه با ولتاژ تثبیت شده 5 ولت کار میکند برای تامین این ولتاژ از یک مدار آداپتور مجهز به دیود پل و یک آی سی ولتاژ رگولاتور “7805 بهره گیری شده است. در صورتی که می خواهید از برق ۲۲۰ ولت استفاده کنید باید یک ترانسفورمر مبدل ۲۲۰ ولت به ۹ ولت و یا ۱۲ ولت (300MA) تهیه نموده دستگاه را با آن تغذیه کنید.

در صورت استفاده از باتری و یا جریان یکسو شده (9V (DC یا 12 به دلیل وجود دیود پل در مسیر جریان نیازی به رعایت قطب مثبت یا منفی نیست .

اکوی الکترونیکی دیجیتال MK110007

نکاتی پیرامون طرز استفاده و نحوه وصل کردن اکو به آمپلی فایر

لطفاً به نکات زیر در مورد نحوه استفاده از دستگاه اکو به دقت توجه فرمایید:

برای ارتباط بین اکو و سایر قسمتها حتماً از سیم شیلددار استفاده کنید. همانطور که می دانید سیم شیلد دارای یک سیم مغزی روپوش دار است که به وسیله یک پوشش زره مانندی ” شیلد شده است این زره مانع از نفوذ صداهای اضافی و مزاحم به سیم مغزی می شود زره سیم شیلد باید همیشه به (GROUND) که با حرف G مشخص شده است وصل شود.

. خروجی اکو ( Go out) باید به ورودی آمپلی فایر وصل شود، در صورتی که ورودی آمپلی فایر شما از حساسیت کافی برخوردار نیست و یا فاقد مدار پری آمپلی فایر و تن کنترل می باشد باید یک مدار پری آمپلی فایر و تون کنترل که دارای کنترلهای TREBLE BASS و VOLUME می باشد بین خروجی اکو و آمپلی فایر قرار دهید .

در صورتی که میخواهید اکو را به آمپلی فایرهای کامل و جعبه دار ساخته شده وصل کنید باید خروجی اکو را با یک فیش مناسب به ورودی .Aux ” یا LINE آمپلی فایر مورد نظر وصل کنید.

اکوی الکترونیکی دیجیتال MKT10007

ورودی دستگاه * LINE است و میتوان خروجی انواع منبع صوتی مثل ،دک دیسک و تیونر و را مستقیماً به آن وصل نمود .

اگر بخواهید میکرفون به ورودی دستگاه وصل کنید باید حتماً یک مدار پری امپلی فایر میکرفون مناسب سر راه ورودی اکو قرار دهید.

نحوه استفاده از ولوم های اکو

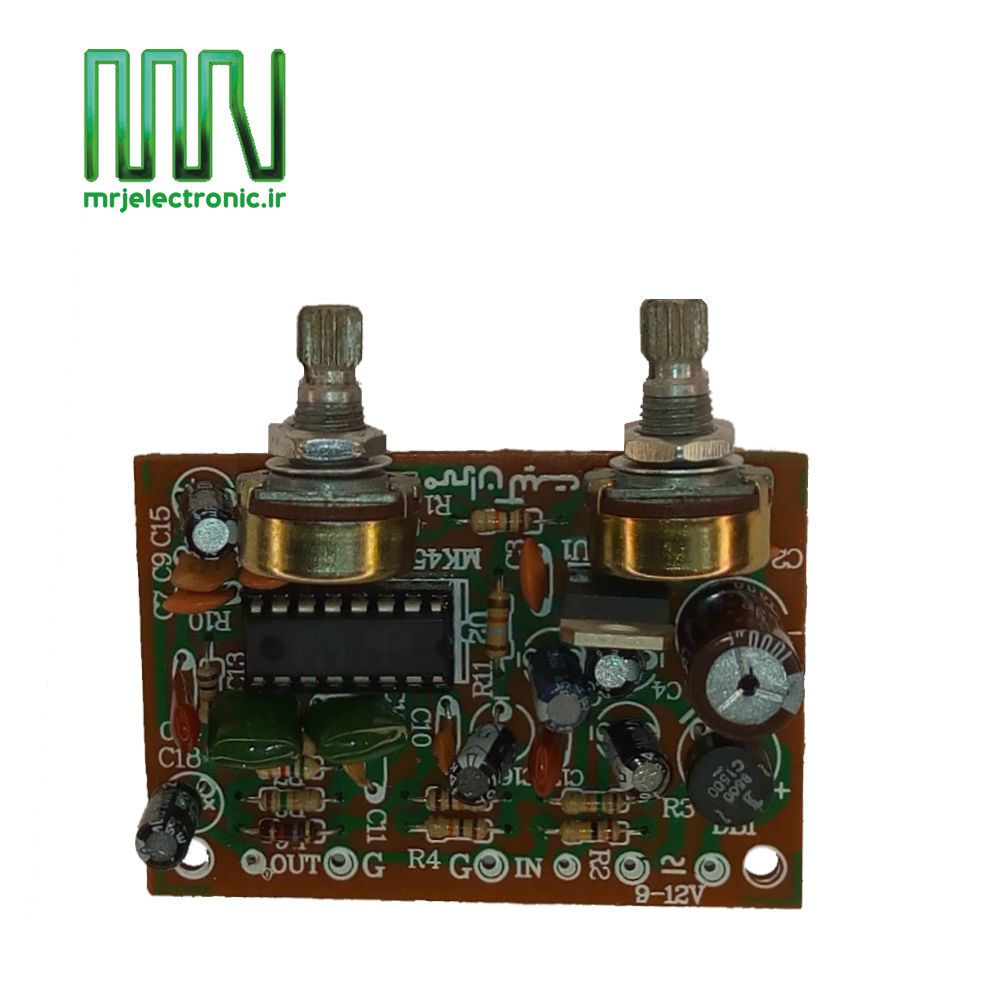

این دستگاه دارای ۲ ولوم کنترل کننده تحت عنوان VR1 و VR2 می باشد .

ولوم (VR1) کنترل کننده زمان تاخیر است با تغییر این ولوم زمان و شکل اکو تغییر پیدا میکند. معمولاً این ولوم روی وضعیت کمی بالاتر از حداقل قرار میگیرد و متناسب با صدایی که باید به آن اکو افزوده شود تغییر می کند.

ولوم (VR2) مخصوص کنترل حجم و میزان اکویی است که باید به صدای افزوده گردد و با توجه به محیط و گنجایش آن باید تنظیم شود. در مورد فضاهای بسته معمولاً کمتر و در فضاهای باز بیشتر باز می شود .
